Động cơ Belimo NM24A-SR là thiết bị truyền động (actuator) chuyên dụng được thiết kế để điều khiển các loại van gió trong hệ thống HVAC (Sưởi ấm, Thông gió và Điều hòa không khí). Với lực xoắn 10Nm, model này thường được sử dụng để đóng mở hoặc điều tiết lưu lượng không khí cho các loại Van Gió có diện tích bề mặt lên đến khoảng 2m2. Sản phẩm hoạt động dựa trên tín hiệu điều khiển tuyến tính 0-10V, cho phép điều chỉnh góc mở của cánh van một cách chính xác tuyệt đối theo yêu cầu của hệ thống quản lý tòa nhà (BMS). Đây là giải pháp thay thế hoàn hảo cho các dòng động cơ cũ, giúp tối ưu hóa hiệu suất năng lượng và đảm bảo sự vận hành ổn định cho các nhà máy, tòa nhà cao tầng và trung tâm thương mại.
Tổng quan về Động cơ Belimo NM24A-SR
Model NM24A-SR thuộc dòng NM của thương hiệu Belimo (Thụy Sĩ), nổi tiếng toàn cầu về độ bền và tính chính xác. Thiết bị này sử dụng điện áp 24V AC/DC, rất an toàn trong lắp đặt và vận hành. Đặc điểm nổi bật nhất của Động cơ Belimo NM24A-SR chính là khả năng điều khiển điều tiết (Modulating), giúp người dùng có thể kiểm soát lưu lượng gió đi qua Air Damper một cách linh hoạt thay vì chỉ đóng hoặc mở hoàn toàn.
Tại Công Ty CP ĐT XNK Thiết Bị Công Nghiệp Sài Gòn (TBCNSG), chúng tôi đã cung cấp và hỗ trợ lắp đặt model này cho rất nhiều dự án lớn tại các khu công nghiệp ở Bình Dương, Đồng Nai và TP. Hồ Chí Minh. Qua thực tế vận hành tại các hệ thống AHU (Air Handling Unit) của các nhà máy dược phẩm và điện tử, NM24A-SR cho thấy khả năng chống nhiễu tín hiệu cực tốt và tuổi thọ linh kiện cao, ngay cả trong môi trường làm việc liên tục 24/7.
Lời khuyên từ chuyên gia kỹ thuật TBCNSG
Khi lựa chọn động cơ cho Thiết bị điều tiết gió, bạn cần tính toán kỹ diện tích cánh van và áp suất gió. Mặc dù NM24A-SR có lực xoắn 10Nm phù hợp cho diện tích 2m2, nhưng nếu hệ thống có áp suất tĩnh cao hoặc cánh van bị rít do bụi bẩn lâu ngày, bạn nên cân nhắc nâng cấp lên dòng SM (20Nm) để đảm bảo động cơ không bị quá tải. Ngoài ra, luôn kiểm tra tín hiệu điều khiển 0-10V từ bộ điều khiển DDC để tránh hiện tượng động cơ bị rung lắc do nhiễu tín hiệu.
Thông số kỹ thuật chi tiết của Belimo NM24A-SR
Việc nắm vững các thông số kỹ thuật là yếu tố then chốt để đảm bảo thiết bị hoạt động đúng công năng và tương thích với hệ thống điện hiện hữu. Dưới đây là bảng thông số kỹ thuật chi tiết được đội ngũ kỹ thuật của TBCNSG tổng hợp từ tài liệu chính hãng:
| Thông số | Giá trị chi tiết |
|---|---|
| Điện áp định mức | AC/DC 24 V, 50/60 Hz |
| Lực xoắn (Torque) | Tối thiểu 10 Nm |
| Tín hiệu điều khiển (Control) | 0...10 VDC (Trở kháng đầu vào 100 kΩ) |
| Phạm vi hoạt động | 2...10 VDC |
| Tín hiệu phản hồi (Feedback) | 2...10 VDC (Max. 1 mA) |
| Thời gian chạy (Running time) | 150 giây / 90 độ |
| Góc quay | Tối đa 95 độ (có thể giới hạn bằng cơ khí) |
| Cấp bảo vệ | IP54 (NEMA 2, UL Enclosure Type 2) |
| Nhiệt độ môi trường | -30...+50°C |
| Kết nối điện | Cáp 1m, 4 x 0.75 mm2 |
Cấu tạo và Bản vẽ kích thước

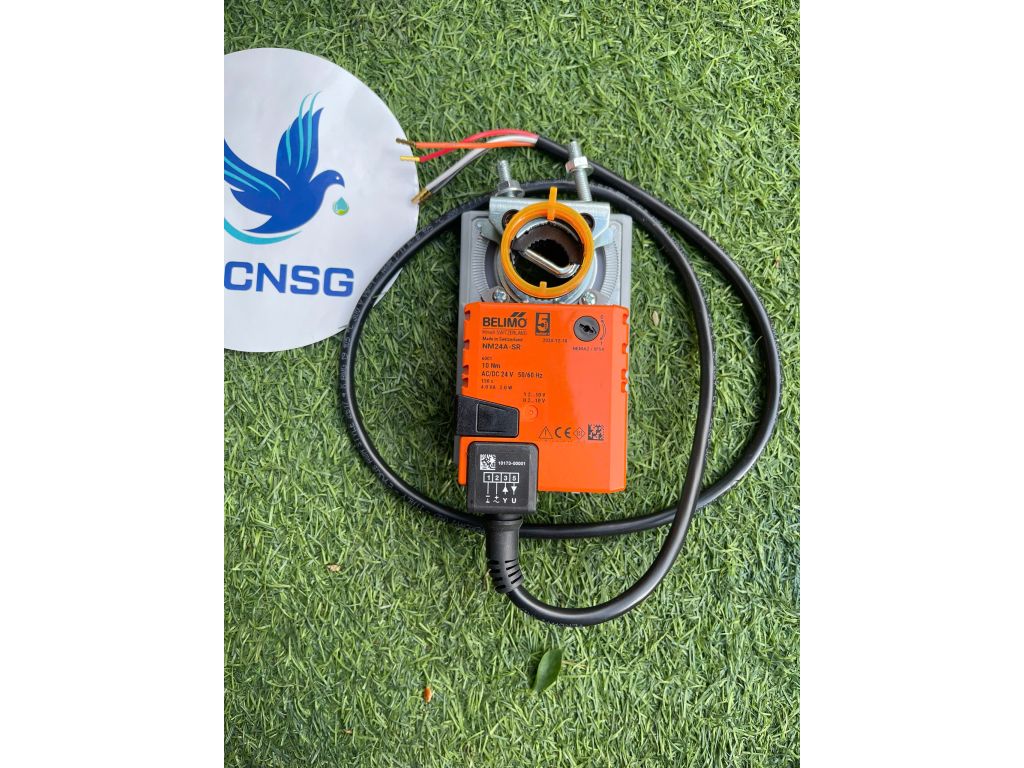

Động cơ Belimo NM24A-SR có thiết kế nhỏ gọn với lớp vỏ nhựa cao cấp chống va đập và cách điện tốt. Trục của động cơ được thiết kế dạng kẹp đa năng (Universal spindle clamp), cho phép gắn trực tiếp vào các trục van gió hình tròn hoặc hình vuông một cách dễ dàng. Để hiểu rõ hơn về cấu tạo cơ khí, quý khách có thể tham khảo các thành phần chính sau:
- Kẹp trục (Clamp): Hỗ trợ đường kính trục từ 8mm đến 26.7mm.
- Nút nhấn giải phóng bánh răng (Manual override): Cho phép điều chỉnh van bằng tay khi không có điện.
- Công tắc đảo chiều quay: Người dùng có thể chọn chiều quay kim đồng hồ (CW) hoặc ngược kim đồng hồ (CCW) tùy theo hướng lắp đặt của Van Gió.
- Thanh chặn giới hạn góc quay: Giúp giới hạn hành trình đóng mở của van trong các trường hợp đặc biệt.
Kích thước vật lý của NM24A-SR thường là 116mm x 66mm x 59mm (Dài x Rộng x Cao), giúp tiết kiệm không gian lắp đặt bên trong các hộp kỹ thuật hoặc trên đường ống gió chật hẹp.
Hướng dẫn lắp đặt và đấu nối điện đúng kỹ thuật
Lắp đặt đúng cách không chỉ giúp động cơ bền bỉ mà còn đảm bảo an toàn cho toàn bộ hệ thống điện của tòa nhà. Trước khi lắp đặt, bạn cần tìm hiểu kỹ Van Gió là gì? và cơ chế hoạt động của nó để chọn vị trí gắn động cơ tối ưu nhất.
Quy trình lắp đặt cơ khí
- Kiểm tra trục van gió: Đảm bảo trục không bị cong vênh và có thể xoay tự do bằng tay.
- Gắn động cơ vào trục: Đưa kẹp trục của NM24A-SR vào trục van, sau đó siết chặt các ốc vít định vị.
- Cố định thanh chống xoay: Sử dụng thanh chữ Z đi kèm để cố định thân động cơ, ngăn không cho thân máy bị xoay khi trục quay.
- Kiểm tra hành trình: Nhấn nút giải phóng bánh răng và xoay van bằng tay để đảm bảo không có vật cản trong toàn bộ góc mở 90 độ.
Sơ đồ đấu nối điện
Động cơ NM24A-SR sử dụng cáp 4 lõi với các ký hiệu màu sắc tiêu chuẩn. Việc đấu nối sai dây có thể dẫn đến cháy hỏng mạch điều khiển bên trong. Do đó, kỹ thuật viên cần tuân thủ sơ đồ sau:
- Dây 1 (Đen): Chân chung (Common/Negative) - Nối với cực âm hoặc dây trung tính của nguồn 24V.
- Dây 2 (Đỏ): Nguồn dương (+24V AC/DC).
- Dây 3 (Trắng): Tín hiệu điều khiển đầu vào (0...10 VDC).
- Dây 5 (Cam): Tín hiệu phản hồi đầu ra (2...10 VDC) - Dùng để gửi vị trí thực tế của van về hệ thống BMS.
Phụ kiện tương thích và khả năng mở rộng
Để tăng cường khả năng giám sát và điều khiển, Động cơ Belimo NM24A-SR có thể kết hợp với nhiều phụ kiện chính hãng khác. TBCNSG luôn có sẵn các phụ kiện này để hỗ trợ khách hàng tối ưu hóa hệ thống:
- Công tắc phụ (Auxiliary Switch) S1A/S2A: Giúp gửi tín hiệu trạng thái đóng/mở hoàn toàn về tủ điều khiển dưới dạng tiếp điểm khô.
- Bộ điều khiển vị trí (Positioner) CRP24: Cho phép điều chỉnh góc mở của van bằng tay thông qua núm vặn thay vì dùng tín hiệu tự động từ BMS.
- Khớp nối kéo dài: Dùng cho các trường hợp trục van ngắn hoặc vị trí lắp đặt bị khuất.
Việc trang bị thêm các phụ kiện này giúp việc vận hành Van Gió trở nên chuyên nghiệp và dễ dàng xử lý sự cố hơn khi có vấn đề phát sinh trong hệ thống HVAC.
Tại sao nên chọn mua Belimo NM24A-SR tại TBCNSG?
Công Ty CP ĐT XNK Thiết Bị Công Nghiệp Sài Gòn (TBCNSG) không chỉ đơn thuần là đơn vị thương mại, chúng tôi là đối tác kỹ thuật tin cậy của nhiều nhà thầu cơ điện lớn. Khi mua sản phẩm tại TBCNSG, quý khách hàng sẽ nhận được những giá trị vượt trội:
- Cam kết chính hãng: Sản phẩm mới 100%, đầy đủ chứng từ CO (Chứng nhận xuất xứ) và CQ (Chứng nhận chất lượng) từ nhà sản xuất Belimo.
- Hỗ trợ kỹ thuật chuyên sâu: Đội ngũ kỹ sư của chúng tôi sẵn sàng tư vấn từ xa hoặc trực tiếp tại công trình về cách chọn model, đấu nối và xử lý lỗi kỹ thuật.

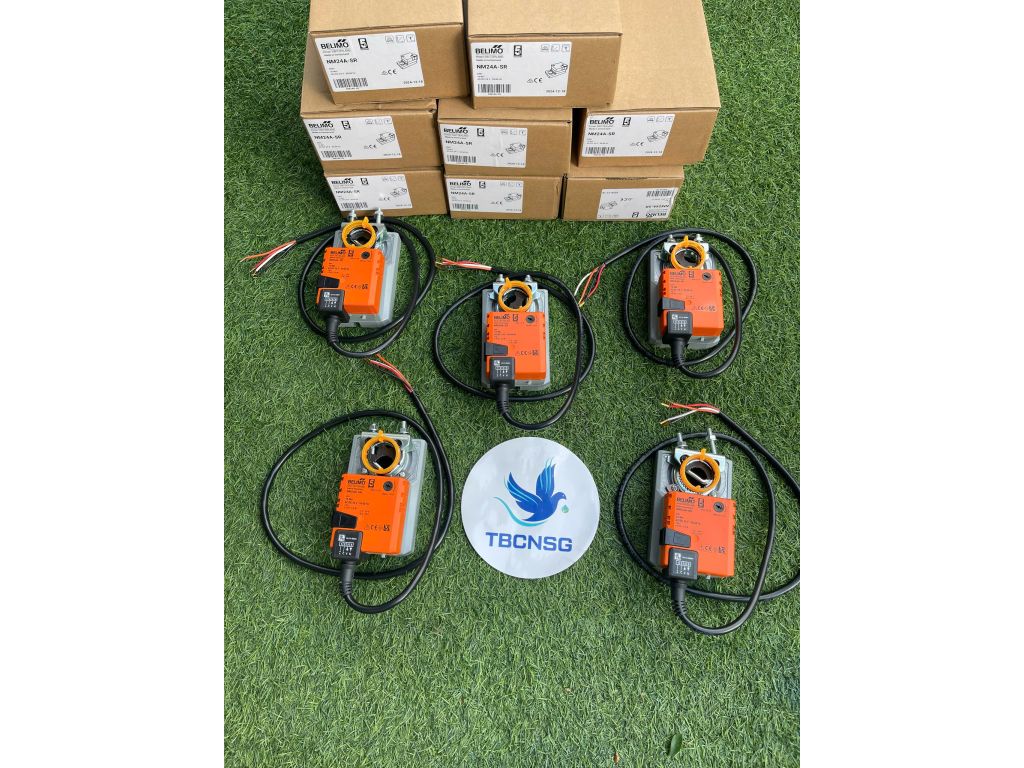

- Kho hàng sẵn có: Chúng tôi luôn dự trữ số lượng lớn các dòng động cơ NM, SM, GM tại kho TP. Hồ Chí Minh để đáp ứng tiến độ gấp của các công trình.
- Bảo hành uy tín: Chính sách bảo hành 12 tháng theo tiêu chuẩn nhà sản xuất, thủ tục đổi trả nhanh chóng nếu có lỗi từ phía thiết bị.
- Dịch vụ thay thế tận nơi: TBCNSG hỗ trợ dịch vụ thay thế và lắp đặt mới cho các nhà máy, khu công nghiệp tại khu vực phía Nam như Bình Dương, Vũng Tàu, Long An...
Tài liệu kỹ thuật Datasheet và Báo giá
Để phục vụ công tác thiết kế và phê duyệt dự án, quý khách có thể liên hệ trực tiếp với bộ phận kinh doanh của TBCNSG để nhận bản Datasheet PDF đầy đủ của model NM24A-SR. Tài liệu này bao gồm các biểu đồ đặc tính lực xoắn, sơ đồ mạch chi tiết và các tiêu chuẩn kiểm định quốc tế mà sản phẩm đạt được.
Về mặt giá cả, do biến động của tỷ giá và số lượng đơn hàng, giá của Động cơ Belimo NM24A-SR sẽ được chúng tôi cập nhật liên tục để đảm bảo tính cạnh tranh nhất thị trường. Chúng tôi có chính sách chiết khấu đặc biệt cho các đơn vị thầu thi công hệ thống M&E và các đại lý phân phối thiết bị vật tư ngành nước, ngành gió.
Quý khách hàng có nhu cầu tư vấn hoặc nhận báo giá nhanh cho sản phẩm này cùng các loại Van Gió khác, vui lòng liên hệ với TBCNSG qua hotline hoặc email chính thức. Chúng tôi cam kết phản hồi yêu cầu của quý khách trong vòng 2 giờ làm việc với đầy đủ thông tin kỹ thuật và giá thành tốt nhất.
Sự hài lòng của quý khách về chất lượng thiết bị và độ ổn định của hệ thống chính là tôn chỉ hoạt động của TBCNSG. Hãy để chúng tôi đồng hành cùng dự án của bạn với những giải pháp điều khiển van gió tối ưu nhất!
