Van giảm áp Shinyi D200

    Thông tin sản phẩm

    Van giảm áp ShinYi D200 là một loại Van thủy lực dùng để giảm và ổn định áp lực đầu ra, giá trị áp lực đầu ra luôn nhỏ hơn hoặc bằng áp lực đầu vào. Van giảm áp hoạt động hoàn toàn tự động dựa vào áp lực dòng nước, điều chỉnh mức áp đầu ra chính xác dựa vào hoạt động của Pilot. Van được kết nối vào hệ thống dạng mặt bích.

    Van giảm áp được cấu tạo bởi 06 thành phần chính là thân van và nắp, ty van, lá van, hệ thống ống dẫn, đồng hồ đo áp và Pilot.

    - Thân và nắp van: Thiết kế hai đầu dạng mặt bích, được đúc từ gang cầu FCD450, hai mặt được phủ bởi lớp sơn epoxy cao cấp với độ dày ≥300 μm

    - Ty van: được lắp cố định vào lá van, sản xuất từ Inox 304/316, độ bền cao, chống rỉ sét

    - Lá van: dạng đĩa tròn, sản xuất từ gang cầu FCD450 được bọc 100% bằng cao su EPDM an toàn cho nguồn nước sạch.

    - Hệ thống ống dẫn: được làm bằng đồng thau, chống rỉ sét.

    - Đồng hồ đo áp: gồm 02 đồng hồ được lắp vào hệ thống ống dẫn để đo áp đầu vào và đầu ra.

    - Pilot: Là một hệ thống điều khiển lá van tự động dựa vào áp lực của đầu vào thông qua ống đồng để tinh chỉnh áp suất đầu ra theo nhu cầu sử dụng bằng cách vặn bu lông tinh chỉnh trên đầu Pilot.

    Nguyên lý hoạt động

    - Áp đầu vào của van do áp suất hệ thống qui định.

    - Áp đầu ra được tinh chỉnh bằng cách vặn Pilot đến giá trị mong muốn của người dùng.

    - Áp đầu ra phải nhở hơn hoặc bằng đầu vào, tuy nhiên nhà sản suất khuyến cáo áp đầu ra nên thấp hơn áp đầu vào tối thiểu 2 kgf/cm2 và tối đa 7 kgf/cm2 để van vận hành tốt nhất, đảm bảo tuổi thọ van.

    Ưu điểmvan giảm áp Shinyi D200

    - Vận hành tự động dựa vào lực chảy của dòng nước.

    - Van được sản xuất từ gang cầu FCD450, Inox 304/316 chống rỉ sét, an toàn cho nguồn nước sạch.

    - Điều chỉnh chính xác áp đầu ra một cách dễ dàng bằng cách chỉnh Pilot.

    Đặc tính của van giảm áp Shinyi D200

    • Van hoạt động trên nguyên tắc thủy lực,điều khiển mực nước chính xác.
    • Màng chắn được cấu tạo bằng Nylon và cao su, tạo sự bền vững và chính xác.
    • Sử dụng bộ van điều khiển áp lực (Pilot) dễ hoạt động và điều khiển chính xác áp lực.
    • Được dẫn hướng bởi trục van trên và dưới. Lắp ráp vào màng chắn van cho tuổi thọ và độ tin cậy cao.
    • Cả trong và ngoài van đều được bao phủ bằng sơn epoxy để chống sự ăn mòn của môi trường.
    • Sản xuất theo tiêu chuẩn ISO 7259-1998.
    • Mặt bích được thiết kế theo tiêu chuẩn: GB/T17241.61998;ISO7005.2-1998;EN1092.2-1997.

    Ứng dụng của van giảm áp Shinyi D200

    • Van được ứng dụng trong các ngành cấp thoát nước, trong chu trình nước của hệ thống HVAC, hệ thống PCCC.

    Thông số kỹ thuật van giảm áp Shinyi D200

    Kích thước DN50-DN200 mm
    Áp suất làm việc 10,16 kgf/cm2
    Nhiệt độ làm việc -10C ~ 80C
    Môi trường làm việc Nước, nước thải.
    Kết nối PN10/PN16/JIS 10K/ANSI 150- LB

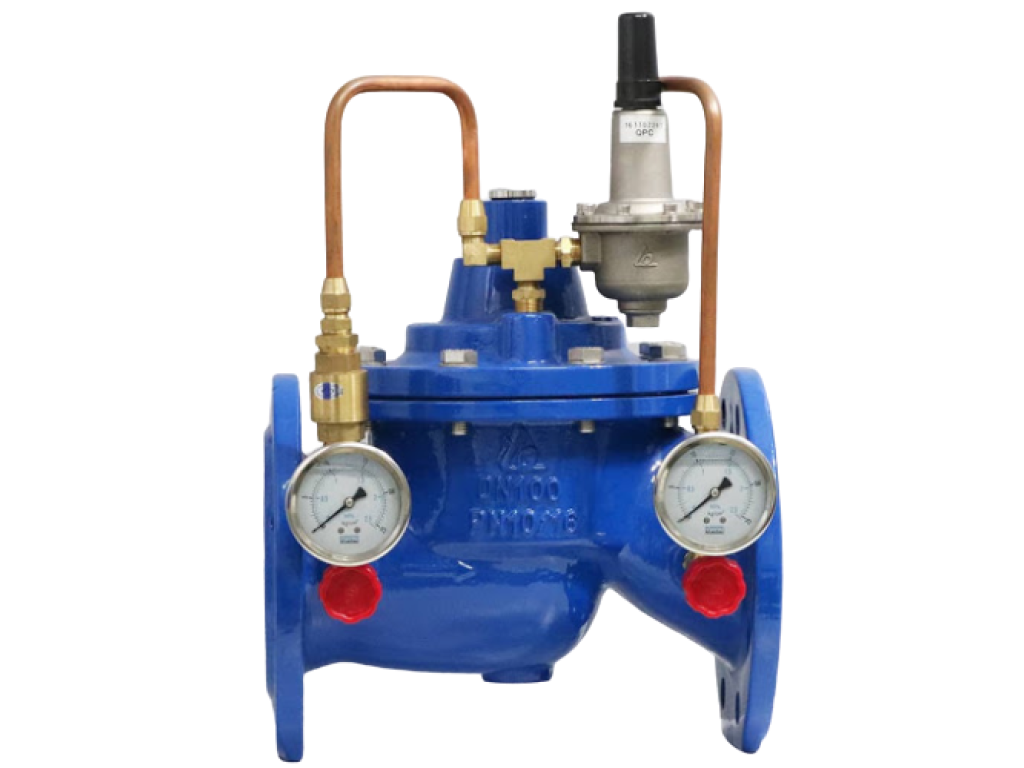

    Hình ảnh sản phẩm

    product image
